המדריך האולטימטיבי שלך לחיתוך לייזר סיבים - 16 שאלות מפתח נענות

אם אתם מחפשים לשפר את היעילות, הדיוק והגמישות של תהליך ייצור המתכת שלכם, טכנולוגיית חיתוך לייזר סיב היא כלי רב עוצמה שאסור לכם להתעלם ממנו. כדי לעזור לכם להבין באופן מלא ולמנף ביעילות את הטכנולוגיה הזו, יצרנו את המדריך האולטימטיבי הזה המבוסס על 16 השאלות המרכזיות שמעניינות אתכם ביותר. בואו נתחיל.

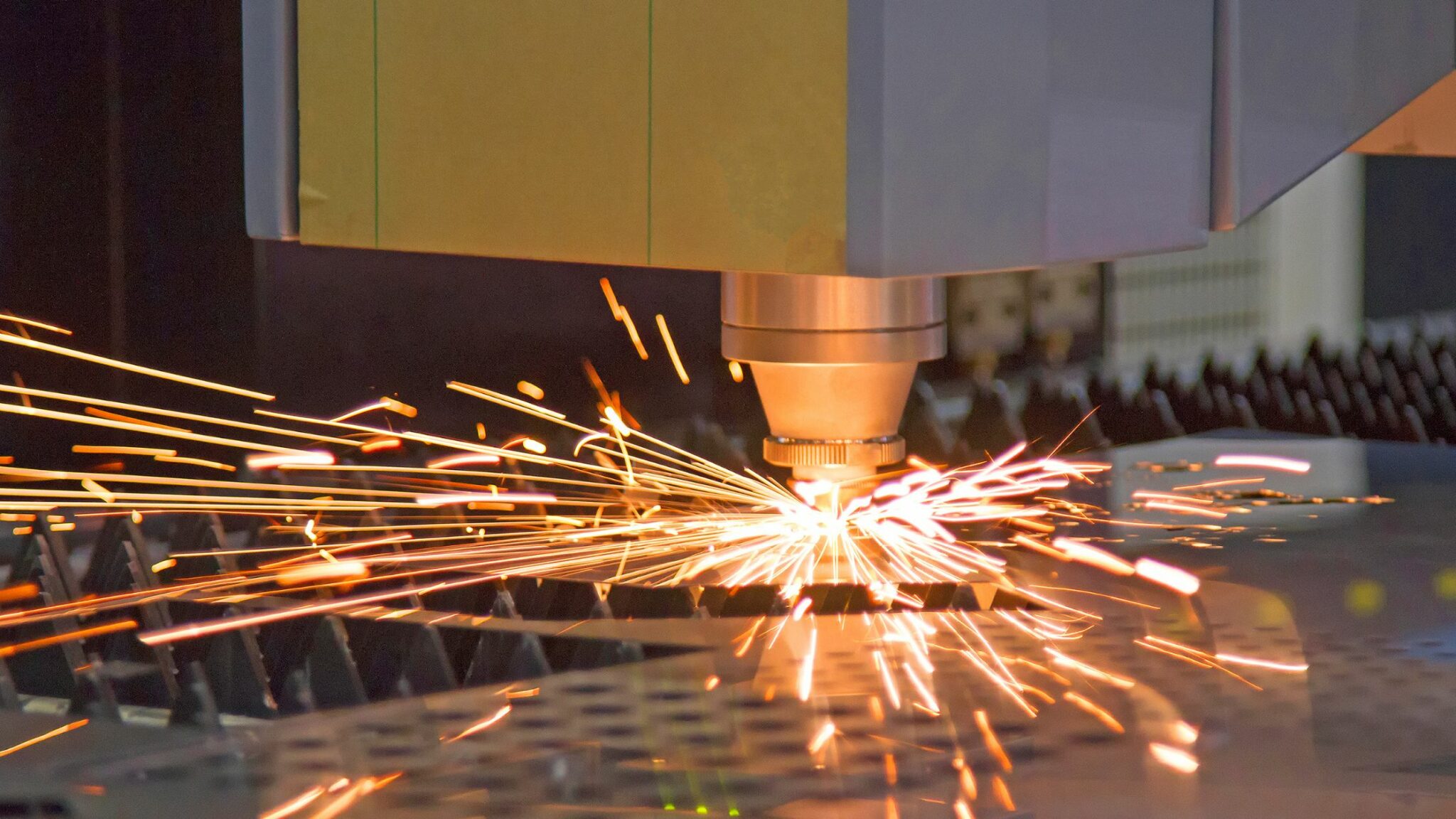

מהו חיתוך בלייזר סיבים?

במילים פשוטות, חיתוך בלייזר סיבים הוא תהליך חיתוך תרמי המשתמש בקרן לייזר בעלת צפיפות אנרגיה גבוהה לעיבוד חומרים. ליבת התהליך היא "לייזר הסיבים", אשר מייצר ומגביר את קרן הלייזר בתוך סיב אופטי מיוחד מסומם ביסודות אדמה נדירים כמו איטרביום. כאשר קרן לייזר ממוקדת זו פוגעת בפני השטח של חומר העבודה, היא מתיכה או מאדה אותו באופן מיידי. בו זמנית, זרם קואקסיאלי של גז עזר נושף את החומר המותך, ויוצר את החיתוך המדויק שתכננת.

מהם המרכיבים העיקריים של מערכת חיתוך לייזר סיבים?

כדי להפעיל את המכונה שלך ביעילות, עליך להכיר את חמש המערכות הליבה שלה:

• מקור לייזר סיב: זהו לב המכונה שלכם, האחראי על יצירת קרן לייזר עוצמתית. עוצמתו (בקילוואט) קובעת ישירות את יכולות החיתוך שלכם.
• ראש חיתוך לייזר: זהו "הקצה החדיש" של הפעולה. הוא קולט את הלייזר, ממקד אותו לנקודה זעירה דרך עדשות פנימיות ופולט את גז העזר.
• מערכת בקרת CNC: זהו המוח של המכונה. משתמשים בה כדי לטעון את קבצי העיצוב שלך, להגדיר פרמטרים ולפקד על המכונה לנוע לאורך נתיב מדויק.
• מערכת כלי עבודה ותנועה: משטח מכונה חזק, יחד עם גנטרי, מתלה וגלגל שיניים ומנועי סרוו מדויקים, יוצרים את השלד והשרירים של המכונה, ומבטיחים יציבות ודיוק גם במהירויות גבוהות.
• מערכות עזר: אלה כוללות את הצ'ילר לקירור מקור הלייזר וראש החיתוך, ואת מערכת אספקת הגז לאספקת גז החיתוך. מערכות אלו חיוניות להבטחת פעולת המכונה יציבה.

איך עובד חיתוך בלייזר?

כאשר לוחצים על כפתור "התחל", מתרחשת סדרה של פעולות מדויקות ברגע:

1. יצירה והגברה: הלייזר נוצר בתוך המקור ומוגבר בתוך הסיב המיוחד.
2. העברה: הלייזר מועבר דרך כבל סיב אופטי גמיש לראש החיתוך כמעט ללא אובדן אנרגיה.
3. מיקוד: עדשות בתוך ראש החיתוך ממקדות את קרן הלייזר לנקודה בעלת צפיפות אנרגיה גבוהה במיוחד על החומר.
4. התכה ופליטה: החומר מותך באופן מיידי על ידי הקרן הממוקדת. במקביל, גז העזר שבחרתם (כמו חנקן או חמצן) נושף בכוח את הסיגים המותכים החוצה מהחתך, ומשאיר חריץ נקי. התהליך כולו נשלט על ידי מערכת ה-CNC ליצירת העיצובים המורכבים שלכם.

מהם הפרמטרים העיקריים של חיתוך לייזר סיבים?

כדי להשיג חיתוך מושלם, עליכם לשלוט בפרמטרים המרכזיים הבאים בדיוק של שף מומחה:

• עוצמת לייזר: קובעת את עובי החיתוך ואת מהירות החיתוך.
• מהירות חיתוך: יש לאזן אותה עם עוצמה ועובי החומר. מהיר מדי ולא תחסוך; איטי מדי ואיכות הקצה תיפגע.
• סוג ולחץ גז מסייע: חמצן מסייע לבעירה, ומגביר את מהירות החיתוך של פלדת פחמן. חנקן הוא גז מגן המשמש לפלדת אל-חלד ואלומיניום כדי למנוע חמצון ולהשיג גימור מבריק.
• מיקום מוקד: האם המוקד נמצא מעל, על או בתוך החומר משפיע על רוחב החריץ והניצב שלו.
• סוג הזרבובית ומרווח הזרבובית: שולט בצורה ובמרחק של סילון הגז, ומשפיע ישירות על מידת היעילות של פליטת החומר המותך.

מהם הסוגים השונים של לייזרי סיבים?

ניתן לסווג אותם משתי נקודות מבט מעשיות:

• לפי רמת עוצמה:
  • הספק נמוך (<1kW): משמש בעיקר לחיתוך גיליונות דקים וסימון מדויק.
  • הספק בינוני (1 קילוואט-6 קילוואט): זוהי הבחירה הרווחת בשוק, המסוגלת לחתוך ביעילות את רוב יריעות המתכת הדקות עד בינוניות.
  • הספק גבוה (מעל 6 קילוואט, עד 40 קילוואט+): משמש לחיתוך מהיר של לוחות עבים, אידיאלי לייצור כבד והגברת הפרודוקטיביות.
• לפי מצב פעולה:
  • לייזר גל רציף (CW): פולט קרן לייזר רציפה, שהיא הסטנדרט ליישומי חיתוך.
  • לייזר פועם: פולט אנרגיה בפולסים, משמש לרוב לריתוך מדויק, סימון וקידוח.

אילו חומרים ניתן לחתוך בלייזר סיב?

לייזר סיבים הוא "כלי רב-תכליתי" אמיתי לייצור מתכת. ניתן לחתוך בקלות:

• פלדת פחמן
• נירוסטה
• אלומיניום וסגסוגותיו
• פליז ונחושת
• יריעת מגולוונת

הערה: עקב אורך הגל שלו, לייזר סיב אינו מתאים לחיתוך חומרים שאינם מתכות כמו עץ, אקריליק או בד. אלו תחומים שבהם לייזר CO2 מצטיין.

מהם היתרונות של חיתוך לייזר סיבים?

כאשר אתם משקיעים במכונת לייזר סיב, תיהנו מיתרונות משמעותיים אלה:

• דיוק קיצוני: ניתן ליצור בקלות עיצובים מורכבים עם סבילות הנמדדות במיקרומטרים.
• מהירות מדהימה: במיוחד בעת חיתוך יריעות דקות עד בינוניות, היעילות עולה בהרבה על שיטות חיתוך מסורתיות.
• גמישות גבוהה: אין צורך בתבניות. ניתן לחתוך כל צורה פשוט על ידי שינוי קובץ העיצוב.
• איכות קצה מעולה: משטח החיתוך חלק, ולעתים קרובות אינו דורש גימור משני.
• עלויות תפעול נמוכות: אין בלאי של כלים. החומרים המתכלים העיקריים שלך הם חשמל וגז, מה שהופך אותו לחסכוני מאוד בטווח הארוך.
• קל לאוטומציה: ניתן לשלב אותו בצורה חלקה עם מערכות טעינה ופריקה אוטומטיות לייצור ללא תאורה 24/7.

מהן המגבלות של חיתוך בלייזר?

כדי לקבל החלטה מושכלת, עליכם להבין גם את המגבלות שלה:

• השקעה ראשונית גבוהה: מערכת איכותית ברמה תעשייתית דורשת הוצאה הונית ראשונית משמעותית.
• צוואר בקבוק עם לוחות עבים: למרות שההספק עולה, לחיתוך לוחות עבים במיוחד (למשל, >50 מ"מ או 2 אינץ'), היעילות והעלות שלו עשויות להיות פחות טובות מחיתוך פלזמה או להבה.
• לא מתאים ללא מתכות: כפי שצוין, יכולותיו מוגבלות בתחום עיבוד הלא מתכות.

כיצד לבחור חותך לייזר סיבים?

בחירת המכונה המתאימה לכם היא כמו בחירת שחקן מפתח לצוות המפעל שלכם. בצעו את השלבים הבאים:

1. נתח את צרכי הליבה שלך: הגדירו בבירור את סוגי החומרים וטווחי העובי שתעבדו בתדירות הגבוהה ביותר. זה יקבע ישירות את עוצמת הלייזר שתצטרכו.
2. בחן את הרכיבים והמותגים המרכזיים: איכות מקור הלייזר (למשל, IPG, Raycus), ראש החיתוך, מערכת ה-CNC ומשטח המכונה קובעת את יציבות המכונה ואת תוחלת החיים שלה. בחירת מותג בעל מוניטין כמו Hymson , המתמקד באינטגרציה איכותית ומומחיות בתהליך, תספק לך ביטחון אמין יותר.
3. הערכת שמישות התוכנה: תוכנה אינטואיטיבית וחזקה תקל על הפעילות היומיומית שלך בהרבה.
4. תעדפו שירות ותמיכה: הדרכה מקיפה, תגובה מהירה לאחר המכירה ואספקה מספקת של חלקי חילוף הם המפתח להבטחת יעילות המכונה שלכם לטווח ארוך.

מהם היישומים של חותך לייזר סיבים?

תגלו שחיתוך בלייזר סיבים חדר לכל היבט של הייצור:

• ייצור יריעות מתכת: מארזים, ארונות, דלתות וחלונות מתכת.
• ייצור רכב: פאנלים לרכב, חלקי אב טיפוס.
• תעופה וחלל: חיתוך מדויק של רכיבי סגסוגת מיוחדת.
• כלי מטבח ומכשירי חשמל: פאנלים מפלדת אל-חלד, מעטפות מכשירי חשמל.
• ציוד כושר ורהיטי פלדה: חיתוך מורכב של צינורות ולוחות.
• תעשיית האלקטרוניקה: עיבוד חלקי מתכת מדויקים.

מהם האתגרים של חיתוך בלייזר סיבים?

בפעילותך, ייתכן שתיתקל בכמה אתגרים:

• אופטימיזציה של פרמטרים: מציאת השילוב האופטימלי של פרמטרים עבור חומרים ועוביים שונים דורשת ניסיון.
• עיבוד חומרים מחזירי אור גבוהים: חיתוך חומרים כמו נחושת ואלומיניום דורש טכניקות מיוחדות כדי למנוע נזק לציוד מהשתקפות לייזר.
• מיומנות מפעיל: למרות שהתפעול הופך לפשוטה יותר, מפעיל מיומן שיכול לפתור בעיות מורכבות ולמטב תהליכים הוא עדיין נכס יקר ערך.

איזו תחזוקה נדרשת עבור מערכת חיתוך לייזר סיב?

תחזוקה טובה היא הסוד לאריכות החיים והדיוק של המכונה שלכם. אתם יכולים לקבוע לוח זמנים פשוט לתחזוקה:

• בדיקות יומיות: נקו את פיה ראש החיתוך ובדקו את עדשת המגן לאיתור זיהום.
• בדיקות שבועיות: יש לנקות אבק וגרוטאות מבפנים ומחוץ למכונה, ולבדוק את מפלס המים והטמפרטורה של הצ'ילר.
• בדיקות חודשיות/תקופתיות: בדיקת שימון מסילות ההובלה, ניקוי מסך המסנן של הצ'ילר והחלפת רכיבי המסנן, ובדיקת נתיב הגז לאיתור דליפות.

האם ישנן שיקולים או תקנות סביבתיות?

כן, עליך לשים לב לשתי נקודות עיקריות:

• שאיבת אדים ואבק: חיתוך מתכת מייצר כמות משמעותית של אדים ואבק. עליך לצייד את המכונה שלך במערכת איסוף אבק יעילה כדי להבטיח את איכות האוויר בסדנה, להגן על בריאות המפעיל ולעמוד בתקנות הסביבה המקומיות.
• הגנת בטיחות: חותכי לייזר תעשייתיים מתוכננים בדרך כלל כסגורים לחלוטין (מוצרי לייזר מסוג 1) כדי למנוע חשיפה לקרינת לייזר. במהלך הפעולה, יש להרכיב משקפי בטיחות לייזר מאושרים.

מהו אורך החיים של מערכת לייזר סיב?

אורך חיי המכונה שלך תלוי במספר גורמים, אותם תוכל להבין כדלקמן:

• רכיב ליבה - מקור הלייזר: אורך החיים התיאורטי שלו הוא בדרך כלל עד 100,000 שעות, כלומר הוא יכול לשרת אותך למעלה מ-10 שנים בשימוש רגיל.
• משטח מכונה: משטח מכונה איכותי שעבר טיפול בחום הוא עמיד במיוחד ובעל אורך חיים ארוך מאוד.
• חומרים מתכלים: עדשות מגן ונחיריים הם חלקים מתבלים שיש להחליף מעת לעת בהתאם לשימוש.
• בסך הכל, חותך לייזר מתוחזק היטב של מותג בעל מוניטין בדרך כלל מחזיק מעמד לאורך זמן של 8-10 שנים או יותר.

כמה עולה מכונת חיתוך לייזר סיב?

זוהי שאלה נפוצה, אך המחיר אינו קבוע. הוא נקבע בעיקר על ידי:

• עוצמת לייזר: עוצמה גבוהה יותר פירושה מחיר גבוה יותר. זהו גורם העלות העיקרי.
• מותג ותצורה: מותגים בעלי מוניטין, רכיבי ליבה מיובאים, שולחנות חיתוך גדולים יותר ותכונות נוספות כמו טעינה/פריקה אוטומטיים יגדילו את העלות.
• טווחי מחירים כלליים:
  • רמת כניסה (1-3 קילוואט): יכול לנוע בין עשרות אלפי דולרים ל-6 ספרות נמוכות בדולרים אמריקאיים.
  • אנרגיה בינונית-מיינסטרים (4-6 קילוואט): המחירים בדרך כלל נופלים בטווח הנמוך עד הבינוני של שש ספרות.
  • הספק גבוה מתקדם (12 קילוואט ומעלה): המחירים יכולים לנוע בין שש ספרות אמצעיות ועד למעלה ממיליון דולר. עדיף ליצור קשר ישיר עם היצרנים כדי לקבל הצעת מחיר מדויקת המבוססת על הצרכים הספציפיים שלכם.

מה ההבדל בין טכנולוגיית לייזר סיב ללייזר CO2?

אלו הן שתי טכנולוגיות לייזר מרכזיות. ניתן להבין בבירור את ההבדלים ביניהן מהטבלה שלהלן:

לסיכום: אם העסק שלכם מתמקד בחיתוך מתכת, לייזר סיב הוא הבחירה הטובה ביותר ללא עוררין. אם העבודה שלכם כוללת חומרים שאינם מתכתיים, לייזר CO2 מתאים יותר עבורכם.

כיצד לבחור את חותך לייזר הסיבים המתאים לך

כאשר אתם מוכנים להשקיע, קבלו את ההחלטה שלכם על סמך הגורמים החשובים הבאים:

1. היישום שלך: ראשית, הגדירו את החומרים העיקריים והעוביים שאתם מתכננים לחתוך. זה יהיה הגורם העיקרי בקביעת עוצמת הלייזר הדרושה לכם.
2. איכות בנייה ורכיבים: האמינות ארוכת הטווח של המכונה שלכם היא בעלת חשיבות עליונה. כשאתם מעריכים את האפשרויות שלכם, חפשו יצרנים כמו Hymson שמעדיפים מערכות משולבות באיכות גבוהה - החל ממקורות לייזר מהשורה הראשונה ועד למסגרות מכונה חזקות ועמידות בפני מתח. התמקדות זו באיכות תעניק לכם תשואה טובה יותר על ההשקעה שלכם באמצעות זמן פעולה גבוה יותר ותוצאות עקביות.
3. אוטומציה ותוכנה: ודאו שתוכנת המכונה אינטואיטיבית וחזקה מספיק עבור זרימת העבודה שלכם. מערכת CNC טובה תהפוך את העבודה שלכם לקלה ויעילה יותר.
4. שירות ותמיכה: מערכת היחסים שלכם עם היצרן לא מסתיימת לאחר המכירה. בחרו מותג בעל מוניטין חזק של מתן הדרכה, שירות ותמיכה מעולים כדי להבטיח שתפיקו את המרב מהמכונה שלכם לשנים הבאות.

שאלות נפוצות

1. מה ההבדל העיקרי בין לייזר סיבים ללייזר CO2 שאני עשוי להשתמש בו?

ההבדלים הגדולים ביותר הם אורך הגל והיעילות. אורך הגל של לייזר סיב אידיאלי למתכות, כלומר יותר מהספק הלייזר משמש לחיתוך, מה שהופך אותו למהיר וחסכוני יותר באנרגיה. ללייזר CO2 יש אורך גל שונה שמתאים יותר לחיתוך חומרים אורגניים כמו עץ, אקריליק ועור.

2. באיזה עובי ניתן לחתוך עם לייזר סיבים?

העובי שניתן לחתוך תלוי ישירות בעוצמת הלייזר שתבחרו ובחומר. לדוגמה, עם לייזר סיבים של 1 קילוואט, ניתן לחתוך עד 10 מ"מ של נירוסטה. אם תשקיעו במערכת של 12 קילוואט, ניתן לחתוך בצורה נקייה נירוסטה בעובי של מעל 40 מ"מ.

3. האם בטוח לי להפעיל חותך לייזר סיבים?

כן, מכונות חיתוך לייזר סיב תעשייתיות מתוכננות תוך העדיפות לבטיחותכם. הן מערכות סגורות לחלוטין (Class 1) עם נעילת בטיחות על הדלתות, המונעות חשיפה לקרינת לייזר. עליכם תמיד ללבוש את משקפי הבטיחות המאושרים המסופקים ולוודא שמערכת שאיבת האדים פועלת כדי לשמור על סביבת עבודה בטוחה.

4. מהן עלויות התפעול העיקריות שעליי לצפות להן?

העלויות השוטפות העיקריות שלכם יהיו חשמל, גזי עזר (חנקן או חמצן) וכמה חומרים מתכלים עיקריים. החומרים המתכלים העיקריים שתחליפו הם פיות החיתוך ועדשת המגן בראש החיתוך, אשר נשחקים עם הזמן. אפילו עם אלה, עלות התפעול הכוללת שלכם תהיה נמוכה משמעותית בהשוואה לשיטות הדורשות כלים יקרים.

5. האם ניתן לחתוך חומרים מחזירי אור כמו נחושת ופליז?

כן, אתם יכולים. בעוד שחומרים אלה היו קשים לעיבוד בעבר, לייזרי סיבים מודרניים כוללים בקרות מתקדמות המאפשרות לכם לחתוך אותם בצורה אמינה ויעילה. תצטרכו להשתמש בפרמטרים ספציפיים, אך זוהי יכולת סטנדרטית שכדאי לצפות ממכונה תעשייתית איכותית כיום.
