עבור כל מנהל ייצור, מהנדס או בעל עסק בתעשיית ייצור המתכת אשר שואפים ליעילות ודיוק גבוהים, בחירת מכונת חיתוך הלייזר הנכונה היא החלטה קריטית. מאמר זה מספק ניתוח מעמיק של מכונת חיתוך לייזר סיבים במהירות גבוהה של Hymson , במטרה לענות על השאלות הדוחקות ביותר עבור משתמשים פוטנציאליים: מהן הטכנולוגיות המרכזיות שלה? כיצד טכנולוגיות אלו מתורגמות ליתרונות ייצור מוחשיים? ולאילו תרחישי ייצור היא מתאימה ביותר?
שאלה מרכזית 1: כיצד לאזן בין מהירות חיתוך לבין דיוק בפניות?
בייצור בפועל, "מהירות גבוהה" לבדה חסרת משמעות, במיוחד בעת חיתוך דוגמאות מורכבות או חלקים עם פינות חדות. אם המכונה אינה יכולה לשלוט ביעילות במהירות ובתאוצה שלה בפינות, הדבר עלול להוביל בקלות לשריפת יתר או עיוות, ולפגוע באיכות המוצר המוגמר.
מכונת חיתוך מהירה זו עונה על אתגר זה באמצעות שילוב של שתי טכנולוגיות מרכזיות:
- תאוצה מרבית של 1.5G : תאוצה גבוהה פירושה שראש החיתוך יכול להגיע ולסטות ממהירות היעד שלו מהר יותר. בעת עיבוד מקטעי קו קצרים רבים וקווי מתאר מורכבים, הדבר מפחית משמעותית את זמני ההמתנה ללא חיתוך, ומשפר באופן ישיר את יעילות העיבוד הכוללת.
- סינון מעביר נמוכים 7 הרץ : זוהי טכנולוגיית בקרה קריטית. היא "מחליקה" את הרעידות והזעזועים של המכונה במהלך תנועה במהירות גבוהה, במיוחד בעת שינוי כיוון מהיר בפינות. תדר הסינון של 7 הרץ מבטיח שהמכונה תוכל לבצע את נתיב החיתוך בדיוק תוך שמירה על מהירות גבוהה (תאוצה של 1.5 ג'יגה-בייט), וכתוצאה מכך איכות פינות מהירה וחלקה כאחד.
סיכום : מכונת חיתוך זו אינה רודפת אחר מהירות באופן עיוור. במקום זאת, היא משתמשת בשילוב של "תאוצה גבוהה + סינון חכם" כדי למקסם את יעילות הייצור תוך הבטחת איכות עיבוד החלקים המורכבים.
שאלת ליבה 2: כיצד להבטיח יציבות ועקביות בייצור ארוך טווח ובנפח גבוה?
לא קשה למכונה לתפקד היטב במהלך ההתקנה הראשונית שלה. המבחן האמיתי הוא האם היא יכולה לשמור על אותו דיוק חיתוך לאחר פעולה רציפה במשך שעות או אפילו ימים. חום הוא האויב העיקרי של יציבות.
מכונה זו מספקת שתי שכבות הגנה כדי לטפל בכך:
הגנה תרמית ברמה מבנית והפגת מתחים :
- משטח המכונה : בנוי מלוחות פלדה מרותכים בעלי חוזק גבוה, הוא עובר תהליך חישול בטמפרטורה גבוהה . מטרת הליך זה היא לבטל את המאמצים הפנימיים הנוצרים במהלך הריתוך, ולמנוע משטח המכונה לעבור עיוותים מיקרו עקב שינויי טמפרטורה לאורך זמן. זה מבטיח באופן מהותי את היציבות המבנית לטווח ארוך.
- הגנה : פנים המכונה מצופה בחומרים עמידים בטמפרטורה גבוהה, המספקים הגנה תרמית של 360 מעלות מסביב המבודדת ביעילות את מבנה המכונה מהחום הנוצר מחיתוך בעוצמה גבוהה.
תגמול אקטיבי ברמת הטכנולוגיה :
- טכנולוגיית פיצוי דינמי תרמי : זוהי פונקציית תיקון שגיאות חכמה ואקטיבית. המערכת מנטרת שינויים זעירים בציוד הנגרמים עקב חום ומיישמת פיצוי בזמן אמת על פרמטרי העיבוד. זה מבטיח שכל חלק, מהראשון ועד האחרון, ייחתך באותה רמת דיוק.
סיכום : באמצעות שילוב של "הגנה פיזית פסיבית + פיצוי חכם אקטיבי", ציוד זה שואף לפתור את הבעיה המתמשכת ביותר בייצור המוני - עקביות דיוק - ובכך להפחית את שיעור הגרוטאות ולהבטיח את איכות האספקה.
שאלת ליבה 3: כיצד מתפקדים רכיבי הליבה? האם קל לתחזק ולשלב אותם?
האמינות ארוכת הטווח של מכונה תלויה באיכות הרכיבים המרכזיים שלה ובתקינות התכנון הכולל שלה.

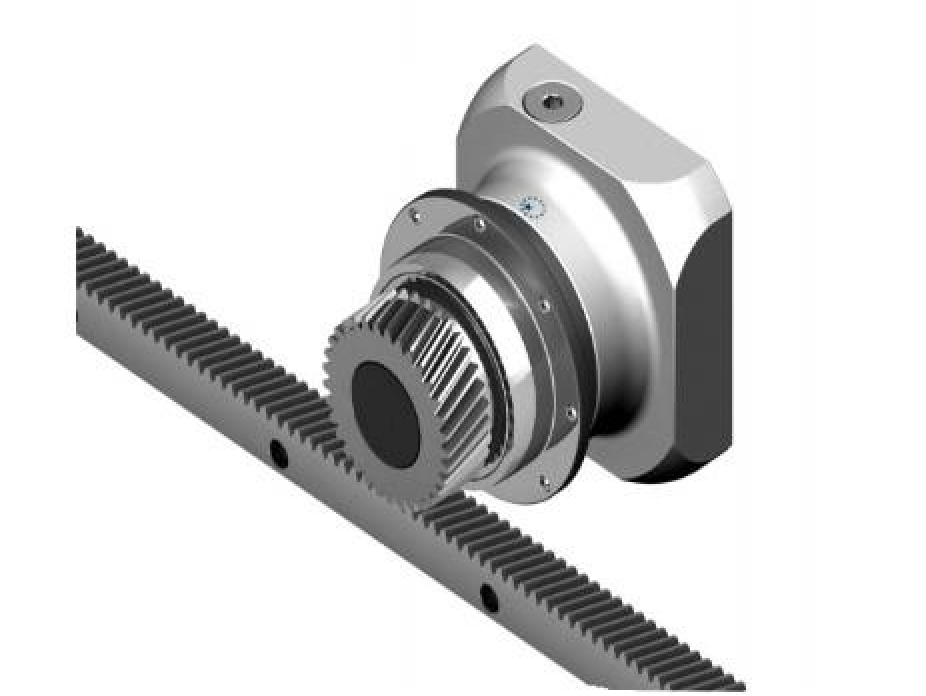

- מערכת הנעה : היא משתמשת במערכת גלגלי שיניים מדויקת עם מבנה גנטרי בעל הנעה כפולה . עיצוב זה מציע רשת וכוח הנעה טובים יותר, מפחית ביעילות רעידות ומספק את הבסיס הפיזי להשגת תאוצה גבוהה של 1.5G.
- קורה : קורת אלומיניום מצוירת בפטנט של Hymson . יתרונותיה טמונים בהיותה גם "קלת משקל" וגם "קשיחה". קלות משקל מפחיתים את העומס על המנועים לתגובה דינמית גבוהה יותר, בעוד שקשיחות גבוהה מבטיחה שהיא לא תתעוות במהלך תנועה במהירות גבוהה, מה שמבטיח דיוק חיתוך.

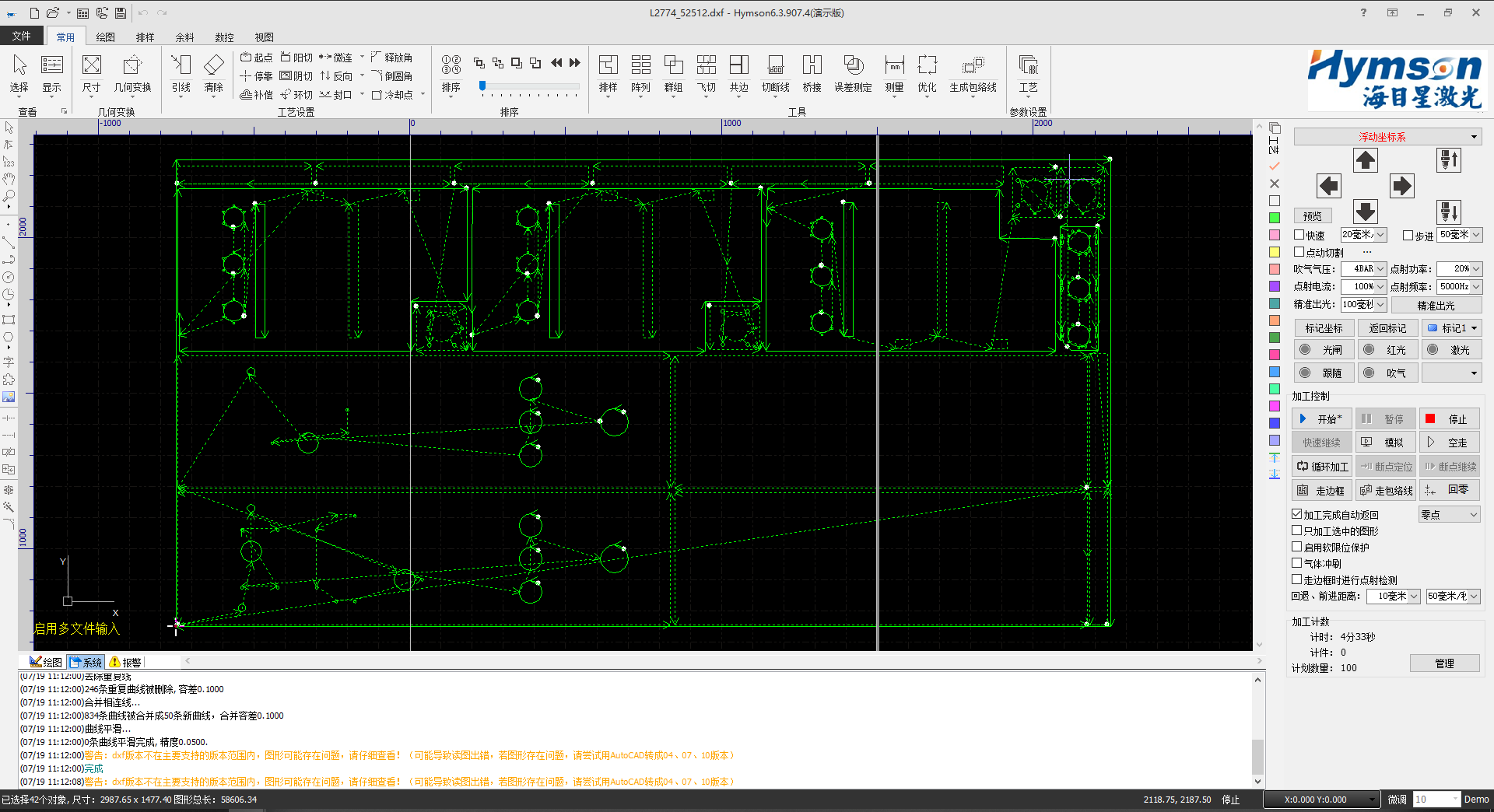

- מערכת בקרה (FSCUT) : זהו המוח של המכונה. המכונה, המבוססת על בקרת אפיק EtherCAT, בעלת זמן תגובה קצר במיוחד (≤100µs), המבטיח ביצוע מהיר ומדויק של פקודות. וחשוב מכך, היא מספקת ממשקים לשילוב חלק עם מערכות טעינה/פריקה אוטומטיות ומערכות ייצור גמישות FMS , מה שמותיר מקום לשדרוגים חכמים עתידיים.
- שיקול עלויות תפעול (שאיבת אבק אזורית) : מערכות שאיבת אבק קונבנציונליות, המקיפות שטח מלא, צורכות אנרגיה גבוהה ולעתים קרובות אינן יעילות. מערכת שאיבת האבק המחולקת לאזורים של המכונה מפעילה יניקה רק באזור שבו ראש החיתוך פועל כעת. התוצאה היא נתיב קצר יותר וכוח יניקה חזק יותר, מה שמוביל להסרת אבק טובה יותר עם צריכת אנרגיה נמוכה יותר.
סקירת מפרט טכני
להלן הפרמטרים המרכזיים עבור שני המודלים העיקריים, המאפשרים השוואה ישירה ותכנון סדנאות.
| דגם ציוד | HF3015G | HF4020G |
| טווח חיתוך יעיל | 3100 מ"מ × 1550 מ"מ | 4000 מ"מ × 2000 מ"מ |
| דיוק מיקום ציר X/Y | ±0.03 מ"מ/מטר | ±0.03 מ"מ/מטר |
| תאוצה מקסימלית של ציר X/Y | 1.5 גרם | 1.5 גרם |
| מהירות מיקום מקסימלית של ציר Z | 40 מטר/דקה | 40 מטר/דקה |
| שטח רצפה של המכונה כולה | 8700 מ"מ × 2800 מ"מ | 10800 מ"מ × 3500 מ"מ |

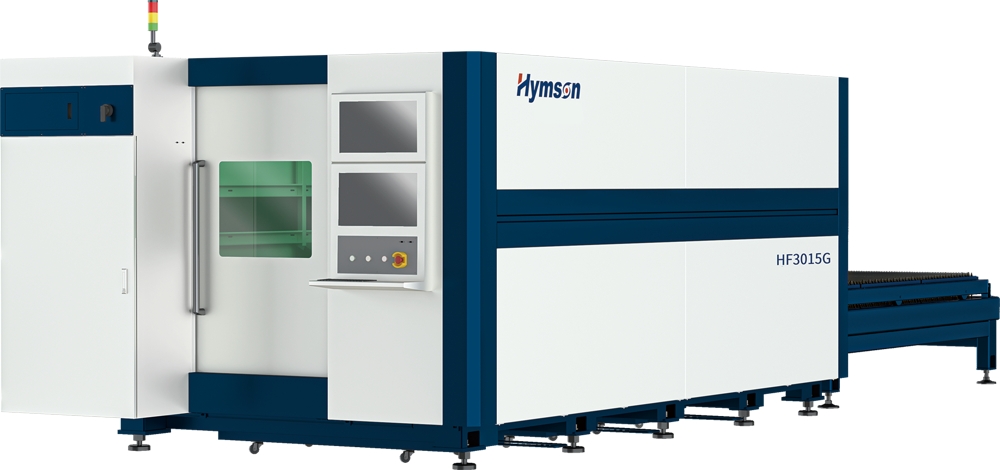

מכונת חיתוך לייזר סיבים במהירות גבוהה זו של Hymson אינה רק מכלול של חומרה בעלת ביצועים גבוהים. זהו פתרון שיטתי המטפל בנקודות הכאב המרכזיות של יעילות, דיוק, יציבות ועלויות תפעול לטווח ארוך בתעשיית הייצור באמצעות סדרה של טכנולוגיות ועיצובים מבניים מחוברים. היא מתאימה במיוחד לעסקי ייצור מתכת בעלי סטנדרטים גבוהים לאיכות עיבוד ויעילות ייצור, ודורשים מכונה המסוגלת לפעולה יציבה לטווח ארוך עם פוטנציאל לשדרוגי אוטומציה עתידיים.
