המדריך הסופי לחיתוך לייזר CNC: טכנולוגיה, תהליך ויישומים

בעולם שהופך דיגיטלי יותר ויותר, חיתוך לייזר CNC הפך לטכנולוגיה קריטית בתחומים שונים, כולל ייצור, הנדסה ועיצוב. מדריך זה מספק הבנה מעמיקה של חיתוך לייזר CNC, הטכנולוגיה שלו, התהליכים והיישומים שלו. הבנה מקיפה זו יכולה לפתוח הזדמנויות חדשות עבור עסקים.

מהו חיתוך לייזר CNC?

חיתוך לייזר באמצעות CNC (בקרה נומרית ממוחשבת) הוא תהליך ייצור מדויק ביותר המשתמש בקרן לייזר ממוקדת ובעוצמה גבוהה לחיתוך, איכול או חריטה של חומרים. בהנחיית תוכנה שנוצרה על ידי מחשב, אופטיקת הלייזר ו/או חומר העבודה מוזזים לאורך נתיב קבוע מראש. האנרגיה התרמית העזה של הלייזר מאדה או מתיכה את החומר באזור נקודתי מאוד, ומייצרת חיתוכים מדויקים ונקיים במיוחד. טכנולוגיה זו הכרחית בתעשיות בהן דיוק וחזרתיות הם בעלי חשיבות עליונה, כולל תעופה וחלל, רכב, ייצור מכשור רפואי ואלקטרוניקה.

כיצד פועל חיתוך לייזר CNC?

תהליך חיתוך הלייזר CNC הוא תהליך עבודה שיטתי שהופך עיצוב דיגיטלי לרכיב פיזי. הוא מתחיל בקונספט דיגיטלי ומסתיים בחלק גמור שנבדק באיכותו.

• עיצוב דיגיטלי (CAD): התהליך מתחיל ביצירת קובץ וקטור דו-ממדי או מודל תלת-ממדי באמצעות תוכנת עיצוב בעזרת מחשב (CAD). תוכנית דיגיטלית זו מגדירה את הגיאומטריה והמידות המדויקות של החלק הסופי.
• תכנות CAM: קובץ ה-CAD מעובד לאחר מכן על ידי תוכנת ייצור בעזרת מחשב (CAM). תוכנת ה-CAM ממירה את העיצוב להוראות קריאות מכונה, המכונות קוד G. קוד זה מכתיב את נתיב ראש הלייזר, מהירות החיתוך, תפוקת ההספק ופרמטרים קריטיים אחרים. שלב זה כולל לעתים קרובות "קינון" - סידור אסטרטגי של חלקים מרובים על גבי גיליון חומר אחד כדי למקסם את התפוקה ולמזער את הפסולת.
• התקנת מכונה: המפעיל מכין את מכונת חיתוך הלייזר CNC. פעולה זו כוללת טעינת החומר הנבחר (למשל, יריעת נירוסטה) על משטח החיתוך של המכונה ווידוא שהוא ממוקם בצורה מאובטחת. לאחר מכן המפעיל בוחר את התוכנית המתאימה ומגדיר את הגדרות המכונה, כגון אורך המוקד של הלייזר וסוג ולחץ גז העזר.

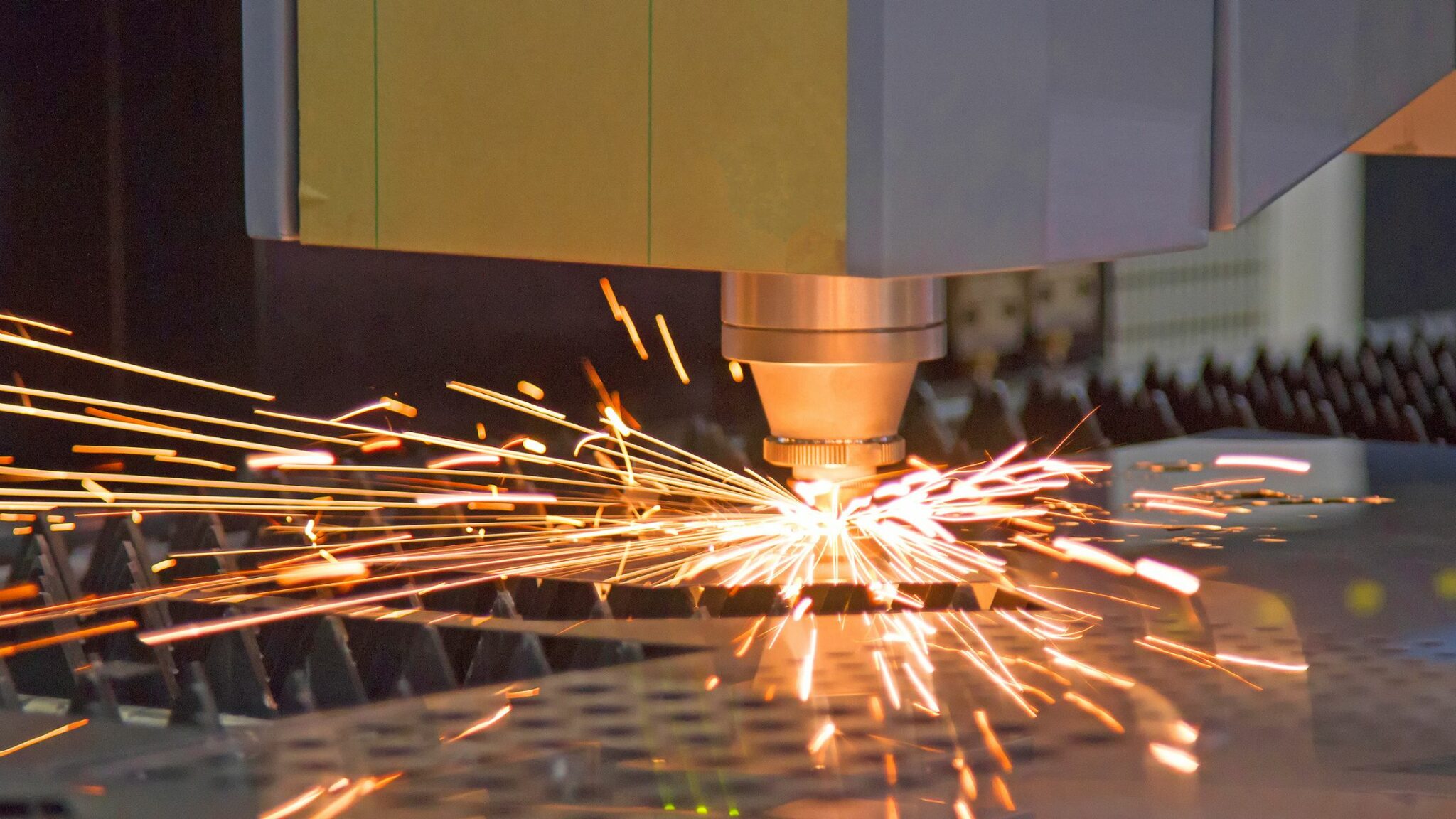

• ביצוע: תהליך החיתוך מתחיל. בקר ה-CNC מבצע את קוד ה-G, ומכוון את ראש הלייזר לנוע לאורך הנתיב המתוכנת. קרן הלייזר הממוקדת מתיכה או מאדה את החומר, בעוד שזרם קואקסיאלי של גז עזר (כגון חנקן או חמצן) פולט את החומר המותך מתעלת החיתוך (החריץ), וכתוצאה מכך נוצרת הפרדה נקייה.
• הסרת חלקים ובקרת איכות: לאחר השלמת מחזור החיתוך, החלקים המוגמרים מופרדים מגיליון חומר הגלם. לאחר מכן הם עוברים בדיקת איכות כדי לוודא שמידותיהם ותכונותיהם תואמים את מפרטי התכנון המקוריים במסגרת הסבולות הנדרשות. ניתן לבצע שלבי עיבוד אופציונליים לאחר מכן, כגון הסרת שבבים, ליטוש או ציפוי, במידת הצורך.

מהם המונחים העיקריים המשמשים בחיתוך לייזר CNC?

• CNC (בקרה נומרית ממוחשבת): מערכת אוטומטית המשתמשת בהוראות מחשב מתוכנתות (G-code) כדי לשלוט בתנועה ובפעולה של כלי העבודה.
• CAD/CAM: צמד התוכנות הבסיסי. CAD משמש לתכנון החלק, ו-CAM משמש ליצירת נתיבי הכלים וקוד המכונה.
• חריץ: רוחב החומר שמוסר על ידי קרן הלייזר במהלך תהליך החיתוך. על המתכננים לקחת בחשבון את החריץ כדי להבטיח את דיוק הממדים של החלק הסופי.
• גז מסייע: גז (למשל, חנקן, חמצן, אוויר) המכוון לתוך החריץ כדי לפנות חומר מותך, להגן על העדשה, ובמקרים מסוימים (כמו עם חמצן על פלדה רכה), לסייע לתהליך החיתוך באמצעות תגובה אקסותרמית.
• אזור מושפע חום (HAZ): האזור המיקרוסקופי של החומר הסמוך לקצה החיתוך שתכונותיו השתנו עקב חום הלייזר. אזור מושפע חום קטן יותר רצוי בדרך כלל מכיוון שהוא מצביע על פחות עיוות תרמי.
• אורך מוקד: המרחק מעדשת המיקוד לנקודה שבה קרן הלייזר מרוכזת ביותר (נקודת המיקוד). הגדרה נכונה של מיקום המיקוד היא קריטית להשגת איכות חיתוך ומהירות אופטימליים.
• קינון: תהליך סידור פרופילים חתוכים על גבי יריעת חומר גלם באופן שממזער בזבוז, ובכך מפחית את עלויות החומר.

מהם הסוגים השונים של מכונות חיתוך לייזר CNC?

חותכי לייזר CNC נבדלים בעיקר על ידי מקור הלייזר שלהם, אשר קובע את היישומים האידיאליים שלהם.

• חותכי לייזר סיבים: אלה משתמשים במקור לייזר במצב מוצק שבו הקרן נוצרת בתוך סיב אופטי. לייזרי סיבים ידועים ביעילות האנרגיה הגבוהה שלהם, בתחזוקה המינימלית ובאיכות הקרן יוצאת הדופן. הם הסטנדרט בתעשייה לעיבוד מתכות, כולל חומרים מחזירי אור גבוה כמו אלומיניום, פליז ונחושת. מערכות מתקדמות, כמו אלו של Hymson , מציעות הספק גבוה לחיתוך מתכות עבות במהירויות יוצאות דופן.
• חותכי לייזר CO₂: מכונות אלו משתמשות בתערובת גז (בעיקר פחמן דו-חמצני) המגורה על ידי חשמל כדי לייצר את קרן הלייזר. ללייזרי CO₂ יש אורך גל ארוך יותר, מה שהופך אותם ליעילים ביותר לחיתוך חומרים לא מתכתיים כמו אקריליק, עץ, עור וטקסטיל. למרות שהם יכולים לחתוך מתכות דקות, הם פחות יעילים מלייזרי סיבים למטרה זו.
• לייזרים מסוג Nd:YAG (לייזר איטריום אלומיניום גרנט מסומם בניאודימיום): סוג של לייזר מצב מוצק מבוסס גבישים. למרות שהם פחות נפוצים לחיתוך כללי כיום, הם יכולים לספק הספק שיא גבוה מאוד, מה שהופך אותם מתאימים לחיתוך חומרים עבים, ריתוך וחריטה בניגודיות גבוהה על מתכות וקרמיקה.

מכונות מסווגות גם לפי צירי התנועה שלהן (למשל, 3 צירים לחיתוך דו-ממדי, 5 צירים לחלקים תלת-ממדיים מורכבים), מה שמכתיב את המורכבות הגיאומטרית של החלקים שהן יכולות לייצר.

מהם כמה יישומים נפוצים של חיתוך לייזר CNC?

הדיוק והרבגוניות של חיתוך לייזר CNC הופכים אותו לטכנולוגיה חיונית במגוון רחב של תחומים:

• רכב: ייצור רכיבי שלדה, פאנלים לרכב ואלמנטים פנימיים מורכבים.
• תעופה וחלל: חיתוך סגסוגות בעלות חוזק גבוה ועמידות בחום עבור רכיבי גוף המטוס, חלקי מנוע טורבינה ותושבות עם סבולות צמודות.
• אלקטרוניקה: שרטוט פרוסות סיליקון, חיתוך שבלונות למעגלים מודפסים וייצור רכיבים מדויקים למוצרי אלקטרוניקה.
• רפואי: ייצור מכשירים כירורגיים, סטנטים ושתלים אורתופדיים בהתאמה אישית ממתכות ופולימרים ברמה רפואית.
• אדריכלי ומבני: יצירת פאנלים דקורטיביים ממתכת, שילוט בהתאמה אישית ורכיבי פלדה מבניים.

מהם היתרונות של שימוש בחיתוך לייזר CNC?

• דיוק ומורכבות ללא תחרות: משיג סבולות עד כדי ±0.1 מ"מ, ומאפשר יצירת עיצובים מורכבים ביותר שאינם אפשריים בשיטות מסורתיות.
• איכות קצה מעולה: כתהליך ללא מגע, הוא מבטל לחץ מכני על החומר, ומייצר קצוות חלקים וללא קוצים שלעתים קרובות אינם דורשים גימור משני.
• יעילות חומרים גבוהה: החריץ הצר במיוחד מאפשר קינון צפוף של חלקים, מקסום ניצול החומר ומפחית גרוטאות.
• אזור מושפע חום מינימלי (HAZ): האנרגיה הממוקדת גורמת ל-HAZ קטן מאוד, מה שממזער עיוות תרמי ושומר על שלמות המבנה של החומר, שהיא קריטית עבור יריעות דקות.
• רב-תכליתיות: מכונה אחת יכולה לעבד מגוון רחב של חומרים ועוביים פשוט על ידי התאמת פרמטרי החיתוך בתוכנה.
• מהירות ופרודוקטיביות גבוהות: מערכות לייזר סיב מודרניות, כמו אלו המוצעות על ידי Hymson , משיגות מהירויות חיתוך גבוהות במיוחד, מה שמפחית משמעותית את זמני המחזור ומגביר את הפרודוקטיביות הכוללת.

אילו סוגי חומרים ניתן לחתוך באמצעות מכונת חיתוך לייזר CNC?

• מתכות: פלדת פחמן, נירוסטה, אלומיניום, פליז, נחושת, טיטניום. (לייזרי סיבים אופטימליים למתכות).
• פלסטיק: אקריליק (PMMA), POM (Delrin), PETG. (הערה: חיתוך PVC אינו מומלץ מאוד מכיוון שהוא משחרר גז כלור רעיל).
• חומרים אורגניים: עץ (דיקט, MDF), עור, נייר, קרטון, שעם.
• טקסטיל: כותנה, לבד, פוליאסטר, משי.
• קצף: פוליאתילן, פוליאוריטן, פוליסטירן.
• חומרים מרוכבים: חומרים מרוכבים מסוימים כמו סיבי פחמן ניתנים לחיתוך, אך דורשים אוורור מיוחד ובקרת פרמטרים.

מַסְקָנָה

חיתוך לייזר CNC ביסס את עצמו כאבן יסוד בייצור המודרני, ומספק שילוב חסר תקדים של מהירות, דיוק וגמישות. מהתכנון הראשוני ועד למוצר הסופי, הטכנולוגיה מאפשרת ליצרנים לייצר חלקים מורכבים באיכות ויעילות יוצאות דופן. ככל שהטכנולוגיה ממשיכה להתקדם, ספקים מובילים כמו Hymson דוחפים את הגבולות עם פתרונות לייזר סיב חזקים, חכמים ואוטומטיים יותר, ומעצימים תעשיות לחדש ולמטב את תהליכי הייצור שלהן לעתיד.
